conversion wpt route gpx ttqv oziexplorer garmin mapsource gdb

Conversion waypoint ttqv / ozi explorer / map source

Propriétaire d'ordinateurs toughbook CFM34 ( provenance www.globe4x4.com) équipés du logiciel TTQV

Mais aussi de gps Garmin Colorado et 276C ( équipés du logiciel « Map source »)

Un GPS ( toujours provenance www.globe4x4.com

globe ténéré 700 (équipé du logiciel « ozi explorer » avec les cartographies correcpondantes.

Un magellan "gold" ( ancien mais efficace et très fiable et toujours utilisable en secours)

J'ai donc été rapidement confronté au problème de la conversion des WAYPOINTS / TRACES ou ROUTES entre ces divers logiciels et leurs supports les plus courants que sont GARMIN MAPSOURCE TTQV OZIEXPLORER GLOBE4X4

Alors modestement ( sous réserve moi meme de faire des erreurs)je partage avec vous les éléments qui me permettent aujourd'hui "d'avancer" et lors des raids pro ou persos, de "profiter" en sécurité des gps et des données intégrées à ceux-ci.

*Partir en raid ou randonnée avec une organisation devenait "compliqué" parfois selon les divers format à télécharger et la compatibilité des appareils ou des cables.

*Avoir autre chose que du gps Garmin devenait aussi "compliqué"

*utiliser des wpts ou routes ou traces trouvées sur internet ou fournies par certains distributeurs n'etaient pas toujours au format souhaité par nous selon notre appareil gps ou le logiciel installé sur celui ci.

*On peut aussi créer sa propre route ou ses propres wpts avec un gps et un logiciel spécifique de notre choix ( parfois plus pratique à utiliser en tout-terrain avec écran plus lisible et complet comme le gps globe 4x4 700 ou ténéré...) et ensuite travailler chez soi ou ailleurs pour les transferer sur un autre appareil equipé d'un autre logiciel

comme garmin et mapsource et partager avec ses ami(e)s eux-memes equipés avec d'autres logiciels.... ces éléments.

etc...

*un excellent fournisseur de wpts sous le format de votre choix est : www.vibraction.orglors de l'achat de vos roads-books

mais aussi www.globe4x4.comlors de l'achat de vos gps.

RAPPEL personnel et non pretentieux SUR DEFINITION DE WAYPOINT.ROUTE ET TRACE

Un waypoint est un point précis indiqué par sa latitude et sa longitude.

En le transférant sur un gps on obtient ce point affiché sur une carte

On peut avoir une grande quantité de waypoint sur la carte et il faut bien les identifier en ordre numérique ou alphabétique ( ou les deux) pour pouvoir analyser son chemin

Une route est une succession de waypoints, une fois cette route téléchargée sur le gps, on aura une succession de waypoints reliés les uns aux autres par le biais d'une ligne droite fixe ( de couleur le plus souvent) et il est ainsi plus facile de suivre sur son gps la direction donnée instinctivement par l'appareil, waypoint après waypoint....par contre attention dans ce cas là, on a tendance à « tirer tout droit » sans savoir quelles types de difficultés peuvent exister entre les waypoints...d'ou l'interet d'avoir des gpas avec cartographie précise ( voire satellite meme)

Une trace quand à elle, pourrait ressembler à la trainée blanche que laisse un avion dans le ciel .Le GPS enregistre les positions au fur et à mesure du déplacement. cette trace s'enregistre sur le gps ( automatiquement ou pas selon les gps et programmable aussi parfois) et on peut ensuite la transférer et la mémoriser sur son ordi perso pour s'en resservir à l'occasion.
L'application et l utilisation de cette trace est multiple...

repasser aux mêmes endroits de façon

précise et sécurisante pour soi et les personnes qui nous suivent ou nous precedent sur la parcours

afficher ces données sur des logiciels comme google earth pour la visualiser.

La partager avec des amis et leurs gps lors d une randonnée

etc...

TTQV vers MAPSOURCE

Tout d'abord, par exemple conversion de fichier waypoint format GPX ( venant de votre logiciel TTQV issu d un TOUGHBOOK PANASONIC CFM 34) en fichier waypoint format GDB pour logiciel map source ( gps GARMIN)

exportez ou récupérez ce fichier de votre toughbook cfm34 sur une clé USB ( voir photos)

IMGP1470

allez sur le site internet GPS VISUALIZER

http://www.gpsvisualizer.com/gpsbabel/?lang=fr

à l'aide des menus déroulants sélectionner le type de données à convertir (voir photos)

et à vous de savoir auprès de votre fournisseur de wpts ou routes ou traces ( ou vous meme si vous etes le createur de wpts ou de routes) le bon format à utiliser.

IMGP1482

W waypoint

R routes

T traces

puis autre menu déroulant avec format du fichier d'entrée ( ttqv dans cet exemple)

choisir pour cet exemple

GPX XML W T R

autre menu déroulant pour le format du fichier de sortie (gdb pour map source)

choisir pour cet exemple

GARMIN MAPSOURCE GDB W T R

ensuite à l'emplacement « parcourir » récupérez votre fichier à convertir puis cochez « oui » à la case « essayer convertir tout types de donnée... »

ensuite cliquez sur « convertir le fichier » et si l'opération est réussie, il vous l'indique en vous précisant le nouveau format

enregistrez sur votre bureau ce fichier au format GDB dans cet exemple.

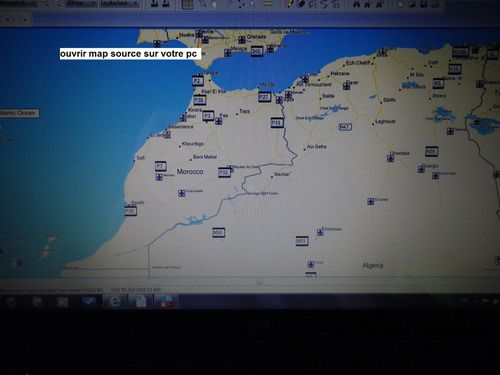

Pour visualiser ces données sur votre PC il faudra passer par le logiciel MAPSOURCE que vous aurez au préalable installé sur celui-ci

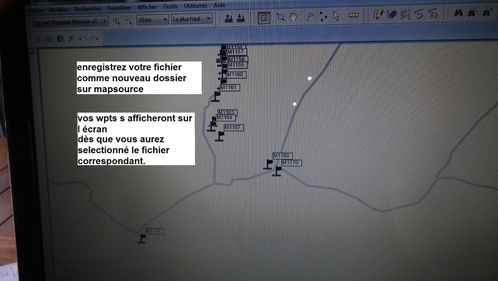

Ouvrez sur votre PC , mapsource et faite un « copié-collé » de votre dossier GDB

( que vous venez de "convertir") vers votre fichier MAPSOURCE et ensuite en cliquant sur ce fichier ( dans MAPSOURCE) vous verrez s'afficher vos waypoints sur votre carte ( voir photos) ou votre s'afficher route si le format que vous avez selectionné est "R" lors de la conversion

( route)

TTQV vers OZIEXPLORER

autre transformation de fichier waypoint format GPX ( venant de votre logiciel TTQV en fichier waypoint format WPT ( waypoint seul) ou RTE (ensemble de waypoint reliés par une ligne fixe) pour logiciel OZI EXPLORER ( gps globe 4x4 entre autres).

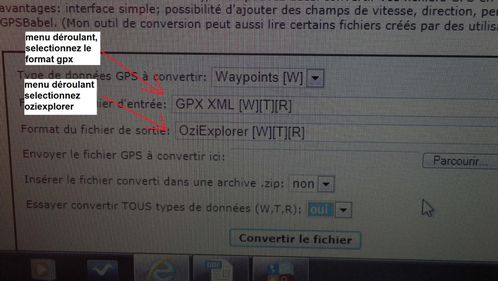

La procédure est la même que celle indiquée plus haut à la différence que sur le site internet de conversion de votre fichier, dans la partie « fichier de sortie », on cherchera dans le menu déroulant

OZIEXPLORER W T R.

On peut bien sur faire l'inverse et convertir des données de OZI EXPLORER en TTQV mais aussi en GDB (map source ) etc...

Par contre il faut bien être sur lors de la conversion du choix de W T ou R afin que les fichiers d'entrée et de sortie soient identiques et compatibles.

TRANSFERER WAYPOINT OU ROUTE VERS GPS globe 4x4 EQUIPE OZIEXPLORER

Si vous possédez un GPS globe 4x4 serie 700 ou ténéré avec le logiciel OZIEXPLORER vous possédez à priori sa carte SD ( grande ou micro) , vous pouvez à l'aide de votre PC dans lequel vous insérez la carte SD de votre GPS faire un « copié-collé » de votre fichier converti OZI (que vous avez récupéré sur le site de conversion BABEL et enregistré sur votre bureau ) dans le dossier DATA de votre carte SD

Le dossier DATA est situé dans le DOSSIER OZIce ( voir photo ci-dessus)

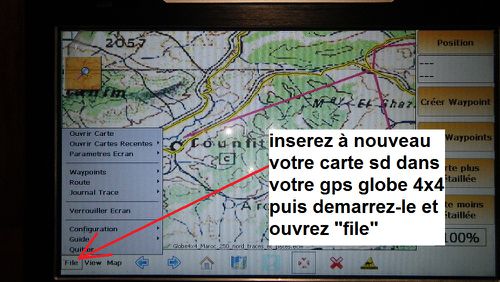

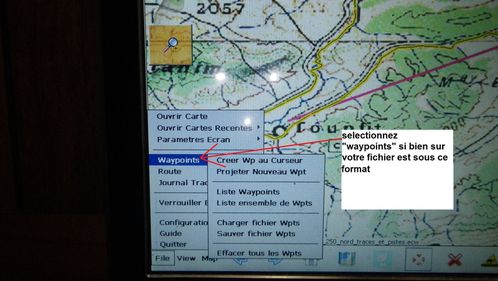

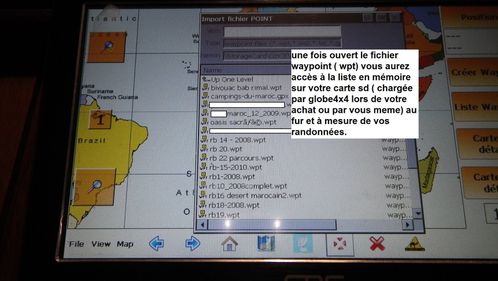

Puis en ré-insérant votre carte sd à nouveau dans votre GPS et en allant chercher dans l'écran « off road » le dossier « file » on peut importer son fichier selon comment il a été enregistré

waypoint ou route et on peut afficher les waypoints comme on l'a fait tout à l'heure pour MAPSOURCE,

TRANSFERER WAYPOINT OU ROUTE VERS GPS GARMIN EQUIPE MAPSOURCE

Si vous avec un GPS GARMIN , il vous faut connecter votre GPS GARMIN à votre PC avec le calbe usb et il devrait le reconnaître ( si vous avez le logiciel MAPSOURCE installé bien sur)

et à ce moment là, vous pouvez envoyer les données (que vous avez sélectionnées dans votre fichier) vers votre GPS par le biais de l'icône situé en partie supérieure de l'écran MAPSOURCE « envoyer vers le périphérique » ou "recevoir du périphérique"
